| SL3-1雙翻斗雨量計 |
 |
| 產品名稱：雙翻斗雨量計 |
| 別 名：雨量傳感器 |
| 產品型號：SL3-1 |
| 產品品牌：國產 |
| 供 應 商：北京華創風云集團 | | |
|
|
|
|
| 基本描述： |
|
| SL3-1雙翻斗雨量傳感器由集水器、翻斗、調節螺釘、干簧管等構成。在測量過程中，隨著翻斗間歇翻倒動作，帶動開關，發出一個個脈沖信號，將非電量轉換成可以進行計量的物理信號。 |
|
| 特 點： |
|
|
采用雙翻斗，測量精度高
適合氣象常規業務觀測
傳統測量方法，可靠性高
機械原理設計，易維護
國產自主創新研發，性價比高
采用不銹鋼材質，美觀耐用機械原理設計，易維護 |
|
| 測量原理： |
|
| 雙翻斗雨量傳感器主要由承水器、上翻斗、匯集漏斗、計量翻斗和干簧管等組成。承水器收集的降水通過漏斗進入上翻斗，當降水積到一定量時，由于水本身重力作用使上翻斗翻轉，水進入匯集漏斗。降水量從匯集漏斗的節流管注入計量翻斗時，就把不同強度的自然降水，調節為比較均勻的大降水強度，以減少由于降水強度不同所造成的測量誤差，當計量翻斗承受的降水量為0.1mm時，計量翻斗把降水傾倒到計數翻斗，使計數翻斗翻轉一次。計數翻斗在翻轉時，與它相關的磁鋼對干簧管掃描一次。干簧管因磁化而瞬間閉合一次。這樣，降水量每次達到0.1mm時，就送出去一個開關信號。 |
|
| 典型應用： |
|
|
自動氣象站，氣候觀測研究
農業和林業，灌溉植物
氣象、水文觀測
洪水預警 |
|
| 技術指標： |
| 承水口徑 |
Φ200mm |
| 環境溫度 |
0～+60°C |
| 分 辨 率 |
0.1mm |
| 測量范圍 |
0～4mm/min |
| 工作環境 |
溫度范圍 -40～+60°C
濕度范圍 無凝結 |
| 精 確 度 |
±4% |
| 輸出信號 |
脈沖(一脈沖 =0.1mm 降水) | | |
|
|
|
產品與應用圖片 |
|
|
|

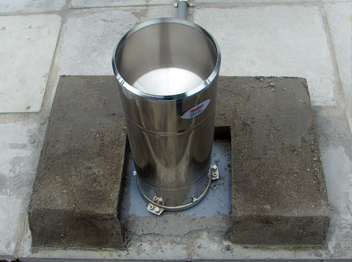

| 海島惡劣環境防風落地安裝方式 |
|
|
|

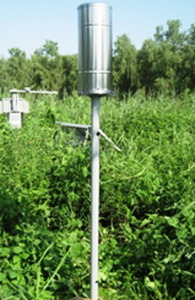

| 野外自然環境支撐安裝方式 |
|
|
|
