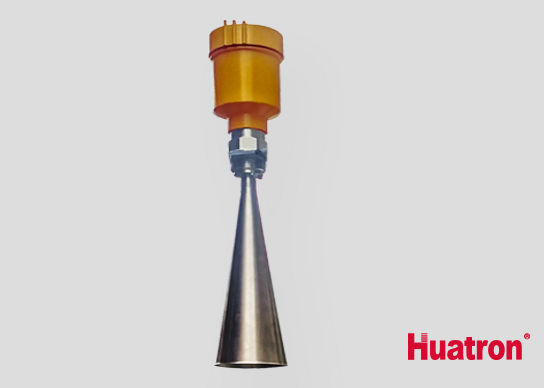

RL30雷達水位計 (
測量產品 →
傳感器與檢測儀 → 常規氣象傳感器 ) |
 |
|
|
 |
|
產品名稱 |
雷達水位計 |
|
別 名 |
江河水位儀 |
|
產品型號 |
RL30 RL25 RL15 RL10 RL05 |
|
產品品牌 |
Huatron |
|
制造廠商 |
北京華創維想科技開發有限責任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
RL30雷達水位計是一款高精度且具有水面波動濾波處理的地表水水位測量產品。它采用喇叭天線的設計，降低功耗，寬范圍的輸入電壓，專門設計于野外露天的場所工作，雷達測量原理的優越性，使其適用于以下工作環境：水庫、江河、湖、濕地等水位測量、水質易發生變化的水位監測、含大量漂浮物和沉淀物的溝渠、生產大量水草的場所、太陽能供電，偏僻的野外工作以及山洪多發地區。 RL系列雷達水位計分為5款，分別為：RL30(可測量距離為30米)、RL25(可測量距離為25米)、RL15(可測量距離為15米)、RL10(可測量距離為10米)、RL05(可測量距離為5米)。
|
|
|
|
|
|
特點 |
|
|
|
|
|
不受大氣溫度、壓力、空氣密度、風、降雨、相對濕度的影響
不受水中污染物及沉淀物的影響
不受水質變化的影響
不需要防浪井，對水流無影響
測量精度能達到毫米級
測量范圍能達到30米
連續在線采集,太陽能供電
非接觸測量方式，不受漂浮雜物的影響
低維護成本,安裝維護簡單,壽命長 |
|
|
|
|
|
測量原理 |
|
|
|
|
|
|
|
|
從雷達水位傳感器天線發射雷達脈沖，天線接收從水面反射回來的脈沖，并記錄時間(T)，由于電磁波的傳播速度(C)是個常數，從而的得出到水面的距離(D)。電磁波從發射到接收的時間與到水面的距離成正比，關系式如下：D= CT/2。
時間(T)的計算采用了一種特殊的時域轉化技術，將納秒級的時間測量轉化為毫秒級的時間測量，從而極大的提高了測量精度。
每秒55次測量，再進行數字濾波處理，從而最大限度的減少水波對測量結果的影響，測量結果相當于靜水水位測量。 |
|
|
|
|
|

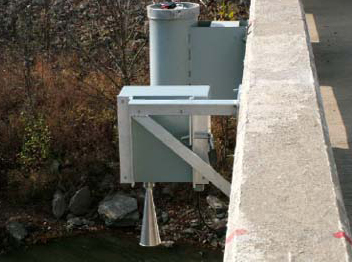

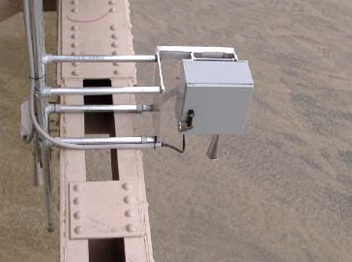

典型應用 |
|
|
|
|
|
| 河流水位，明渠水位自動監測
水庫壩前，壩下尾水水位監測
調壓塔（井）水位監測
潮位自動監測系統
城市供水，排污水位監測系統 |
|
|
|
|
|
技術指標 |
|
|
| 基本數據 |
| 原理 |
脈沖雷達 |
| 頻率 |
6.8GHZ |
| 波束角 |
14° |
| 采樣頻率 |
50次每秒 |
| 基本參數 |
| 測量范圍 |
5、10、15、25、30m |
| 盲區 |
0m～0.5m |
| 測量精度 |
±3mm |
| 分辨率 |
1mm |
| 接口 |
| 輸出模式 |
4-20mA， RS232、RS485， ASCII碼協議 |
| 數據格式 |
記錄時間、實時水位、記錄平均水位、測量距離、初始位置、工作狀態 |
| 參數設置 |
初始安裝位置、數據發送方式、存儲采樣間隔、串口模式、日期時間 |
| 電力指標 |
| 電 壓 |
24VDC(±10%) |
| 電 流 |
<40mA(啟動時), <31mA(工作時) |
| 機械指標 |
| 尺寸 |
Φ110mm x 600mm |
| 重量 |
2.6Kg |
| 材質 |
天線：不銹鋼,外殼：鋁材料,顏色：灰 |
| 環境適應性 |
| 環境溫度 |
-40～+70℃ |
| 相對濕度 |
0～100%RH |
| 壓力 |
-1～40bar |
| 防護等級 |
IP66 ，鋼制防護安裝罩 |
|
|
|
|
|
|
| |
|
| |
|
|
|
