| TBQ-SSR散射遮光環 |
 |
| 產品名稱：散射遮光環 |
| 別 名：總表遮光環 |
| 產品型號：TBQ-SSR |
| 產品品牌：HSC |
| 生產廠商：北京華創維想科技開發有限責任公司 | | |
|
|
|
|
| 基本描述： |
|
TBQ-SSR散射遮光環的作用是保證從日出到日落能連續遮住太陽直接輻射。它由遮光環圈、標尺、絲桿調整螺旋、支架、底盤組成。TBQ-SSR遮光環與總輻射表配套，可用于氣象臺站、科研部門連續測定天空的散射輻射強度。
|
|
| 特 點： |
|
|
結構結實緊湊
標尺上有緯度和赤緯刻度，可準確定位
適用于各種惡劣環境
保證從日出到日落能連續遮住太陽直接輻射 |
|
| 測量原理： |
|
|
TBQ-SSR散射遮光環寬65mm、直徑410mm保證從日出到日落連續遮住太陽直接輻射，標尺上有緯度刻度與赤緯刻度。但由于遮光環不僅遮住太陽面的直接輻射，而且把太陽軌跡上的一部分天空散射輻射也遮住了，使測得的散射輻射比實際值偏小，所以必須進行遮光環系數訂正。
TBQ-SSR散射遮光環安裝在臺架上時，必須使底盤邊緣對準南北向，使儀器標尺指向正南北（遮光環絲桿調整螺旋柄朝北）。用水平尺和底板三個調節螺旋把底板調水平，然后，用螺栓將遮光環底板固定在觀測支架上。 |
|
| 典型應用： |
|
| TBQ-SSR遮光環與TBQ-2-B-I型總輻射表配套，可用于氣象臺站、科研部門連續測定天空的散射輻射強度。 |
|
| 技術指標： |
|
|
環帶直徑 |
Φ410mm |
|
遮光環圈寬 |
65mm |
|
高度 |
565mm |
|
底座寬度 |
395mm |
| | |
|
|
|
產品與應用圖片 |
|
|
|
| TBQ-SSR散射遮光環俯視圖 |
|
|
|
| TBQ-SSR散射遮光環側視圖 |
|
|
|

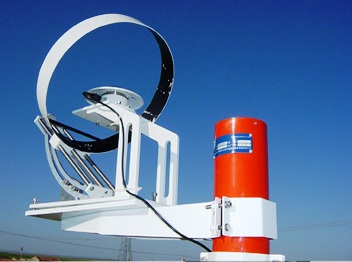

| TBQ-SSR散射遮光環的安裝使用方式 |
|
|
|
