TBS-2-B直接輻射表 (
測量產品 →
傳感器與檢測儀 → 常規氣象傳感器 ) |
 |
|
|
 |
|
產品名稱 |
直接輻射表 |
|
別 名 |
直接日射表 |
|
產品型號 |
TBS-2-B |
|
產品品牌 |
Huatron-HSC |
|
制造廠商 |
北京華創維想科技開發有限責任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
TBS-2-B直接輻射表是一款自動跟蹤測量垂直于太陽表面輻射和太陽周圍很窄的環日天空散射的一級標準輻射表。 TBS-2-B直接輻射應用于氣象探測、太陽能利用、農業、建筑物理研究、生態監測考察部門。
|
|
|
|
|
|
特點 |
|
|
|
|
|
符合ISO9060(太陽能、半球向日射表和直接日射表的規范與分類)國際標準
可作為一級標準直接輻射表使用
適用于各種惡劣環境
快速響應、精確半自動跟蹤
交流或直流供電 |
|
|
|
|
|
測量原理 |
|
|
|
|
|
|
|
|
TBS-2-B直接輻射表構造主要由光筒和自動跟蹤裝置組成，光筒內部由七個光欄和內筒、石英玻璃、熱電堆干燥劑筒組成。七個光欄是用來減少內部反射，構成儀器的開敞角并且限制儀器內部空氣的湍流。在光欄的外面是筒，用以把光欄內部和外筒的干燥空氣封閉，以減少環境溫度對熱電堆的影響。在筒上裝置JGS3石英玻璃片，它可透過0.3～3μm波長的太陽直接輻射。光筒的尾端裝有干燥劑，以防止水汽凝結物生成。
TBS-2-B直接輻射表感應部分是光筒的核心部件，它是由快速響應的繞線電鍍式多結點熱電堆組成。感應面對著太陽一面涂有特制無光黑漆，上面是熱電堆的熱結點，當有陽光照射時，溫度升高，它與另一面的冷結點形成溫差電動勢。該電動勢與太陽輻射強度成正比。
TBS-2-B直接輻射表自動跟蹤裝置是由底板、緯度架、電機、導電環、蝸輪箱（用于太陽傾角調整）和電機控制器等組成。驅動部單片機控制直流步進電機，電源為直流12V。該電機精度高，24小時轉角誤差0.25º以內。當緯度調到當地地理緯度底板上的黑線與正南北線重合，傾角與當時太陽傾角相同時，即可實現準確的自動跟蹤。
TBS-2-B直接輻射表輸出輻射量(W/m2)＝測量輸出電壓信號值(μV)÷靈敏度系數(μV/W•m-2)，每個傳感器分別給出標定過的靈敏度系數。 |
|
|
|
|
|
典型應用 |
|
|
|
|
|
太陽能光伏發電
太陽能熱水器與太陽能工程
太陽能建筑領域
太陽能實驗室
農林業生態研究
極地、海洋、冰川氣候研究
天氣與氣候的研究 |
|
|
|
技術指標 |
|
|
| 光譜范圍 |
300～3000nm |
| 信號范圍 |
0～2000W/m2 |
| 輸出信號 |
0～20mV |
| 靈 敏 度 |
7～14μV/W•m-2 |
| 響應時間 |
≤25s(99%響應) |
| 內 阻 |
約100Ω |
| 跟蹤精度 |
小于24小時±1º |
| 年穩定性 |
±1% |
| 非線性 |
≤2% |
| 開 敞 角 |
4º |
| 供電電壓 |
DC12V |
| 功 耗 |
100mA |
| 溫度誤差 |
≤3% |
| 工作環境溫度 |
-45℃～+45℃ |
| 工作環境濕度 |
0～100%RH |
| 重 量 |
4.14Kg |
| 尺寸 |
高20cm |
| 底座尺寸 |
長210mm x 寬176mm |
| 支架高度 |
56mm |
| 光筒長度 |
280mm | |
|
|
|
|
|
| |
|
| |
|
|
|
產品與應用圖片 |
|
|
|

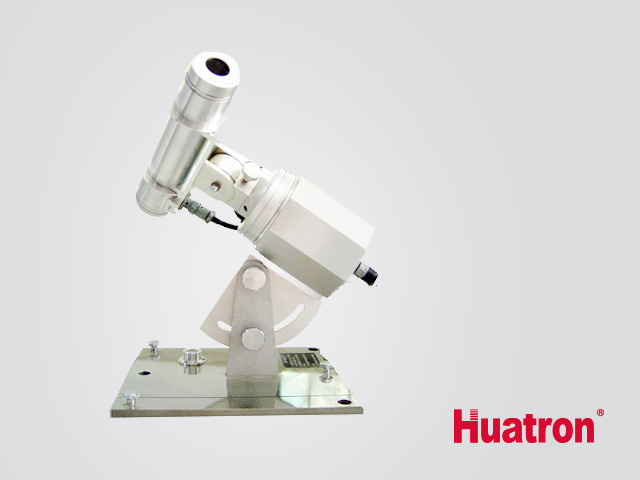

| TBS-2-B直接輻射表 |
|
|
|

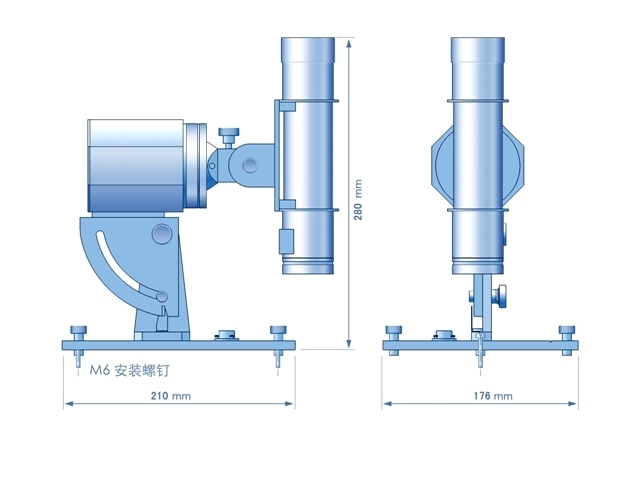

| TBS-2-B直接輻射表尺寸圖 |
|
|
|

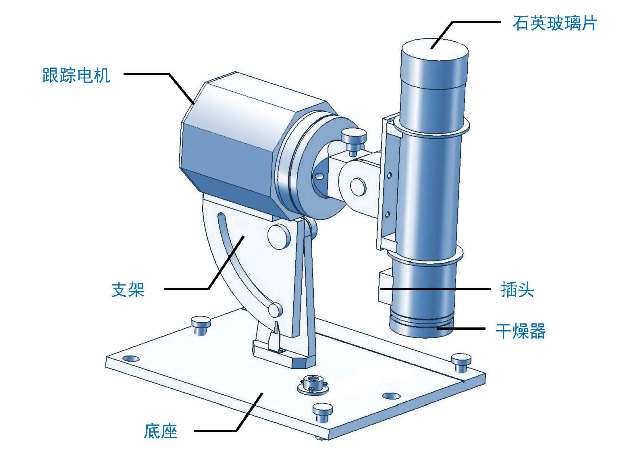

| TBS-2-B直接輻射表功能示意圖 |
|
|
|
