| MAWS860-PT電力觀冰站( 測量產品 → → ----其他待整理資料---) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MAWS860-PT電力觀冰站 |
|
HUATRON® |
|
|
|
 |
降水相態、動能、含水量測量 |
|
雷電與常規氣象參數測量 |
|
具備自動結冰判斷加熱功能 |
|
4G大容量TF數據存儲卡 |
|
嵌入式32位智能自主研發數據采集器 |
|
遠程狀態監控與參數設置 | |
|
| |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 典型組配模式及特點 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

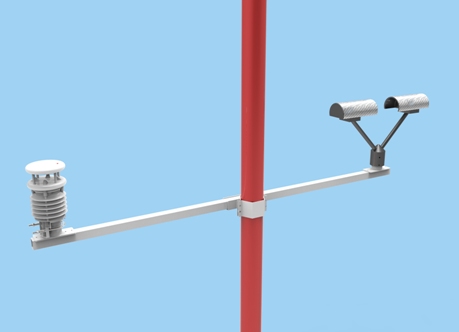

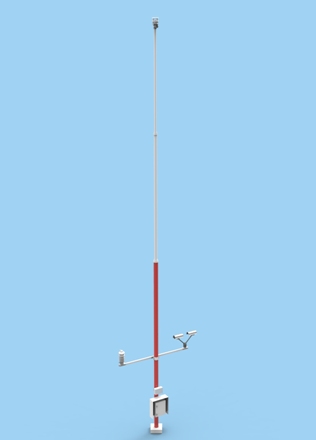

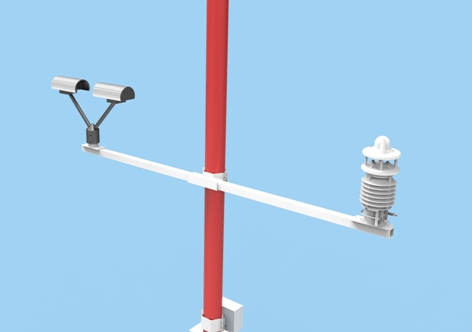

MAWS860-PT電力觀冰站建模
|
|
雷電與常規氣象參數測量 | | |
|
| 功能描述 |
|
|
|
MAWS860-PT電力觀冰站是華創維想針對輸電線路的電線覆冰現象而設計的一款自動氣象站，可以密切監測引起電線覆冰的相關氣象因子：降水相態、動能、含水量測量及空氣溫、濕度、風力、氣壓變化。同時還能監測雷電因子，具有閃電定位功能。 |
|
| MAWS860-PT電力觀冰站產品配置： |
| PT(A)：風速+風向+溫度+濕度+大氣壓力+降水動能+降水類型+雨水含量+霧 |
| PT(B)：風速+風向+溫度+濕度+大氣壓力+閃電定位+降水動能+降水類型+雨水含量+霧 | |
|
采 集 器：MAWS860數據采集（DE81+DE8GPRS）
工作環境：-40～+50℃、 0～100%RH
走時精度：實時時鐘，準確度優于20秒/月
可 靠 性：平均無故障時間>10000小時
電 源：交直流供電
防護等級：IP65標準
輸出數據：可設定間隔的數據采集存儲及實時數據顯示
通訊方式：GPRS、RS232/ RS485通訊和顯示終端
存 儲：可選擴充16G板載TF卡 | | |
|
|
|
| 主要測量指標 |
| 測量指標 |
| ★降水強度 |
0.001～1200 mm/h；精度：±5%(液態) ±20% (固態) |
| ★降水識別類型 |
22種(無降水,霧,小雨, 小雨/雨, 雨, 雨夾雪, 雪,米雪, 冰雹等)；毛毛雨、冰雹、雪,與觀測員相比符合率> 97% |
| 霧 |
10～2000m；精度：±50m (10～500m)；±10%(500～2000m) |
| 風速 |
0～60m/s ；精度：3%（0～35m/s）5%（>35m/s） |
| 風向 |
0～359.9°；精度：±3° |
| 空氣溫度 |
-50～60°C ；精度：±0.2°C(-20～+50°C) ±0.5°C(≥30°C) |
| 相對濕度 |
0～100%RH；精度：±2%RH |
| 大氣壓力 |
300～1200 hPa ；精度：±1.5hPa |
| 數據輸出 |
| 降水動能 |
每分鐘降水動能計算數據 |
| 降水相態 |
22種降水天氣現象碼分鐘記錄數據 |
| 雨水含量 |
每分鐘1立方米空氣內雨水含量 |
| 雷電與常規氣象因子 |
雷電溫濕壓風微氣象分鐘記錄數據 |
| 數據采集與存儲 |
| ★采 集 器 |
嵌入式32位智能自主研發數據采集器 |
| ★數據存儲 |
16G大容量TF數據存儲卡 |
| 通訊與供電方式 |
| 通訊接口 |
RS232/RS485，板載GPRS |
| 通訊方式 |
GPRS、有線直連/RJ45以太網 |
| 供電方式 |
交流220V/太陽能+蓄電池 |
| 功 耗 |
小于15W |
| 運行環境 |
| 工作環境溫度 |
-40～+50℃ |
| 工作相對濕度 |
0～100%RH |
| 可靠性與維護 |
| ★遠程維護 |
遠程狀態監控與參數設置 |
| 防護等級 |
IP65 |
| 可 靠 性 |
免維護,防鹽霧，防塵 |
| 機械指標 |
| 主體材質 |
304不銹鋼 |
| 表面處理 |
熱鍍鋅、電泳漆工藝處理紅白色為主色調 |
| 安裝高度 |
標準配置10米，有拉繩 |
| 安裝方式 |

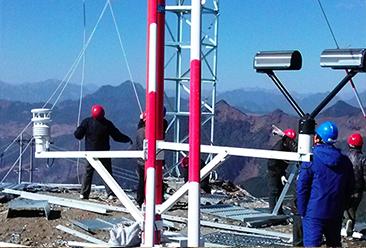

輸電線路典型區域 | | | |
|
|
|
|
|
| | |
|
|
